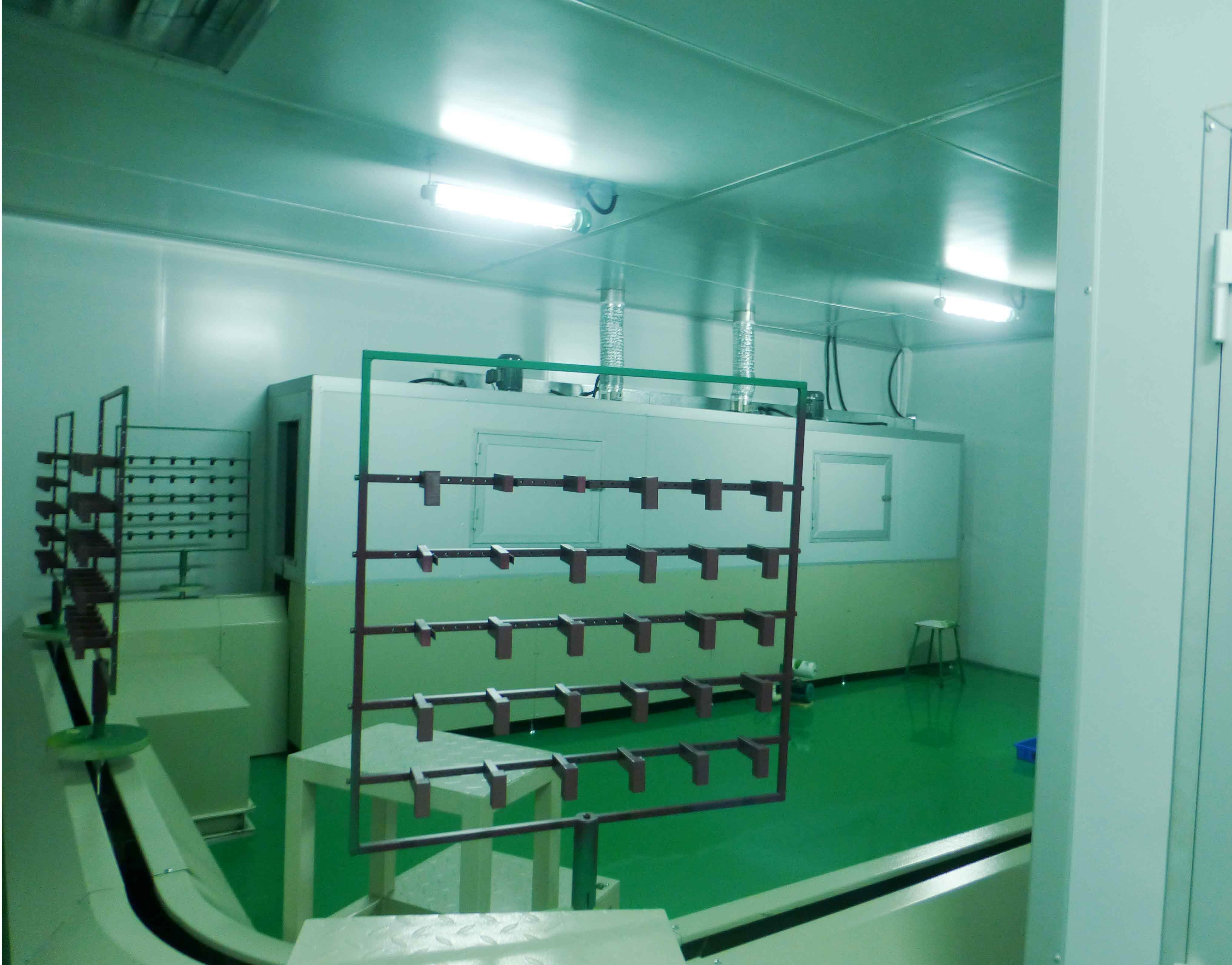

機器人噴涂線的輸送線

線體采用P=381mm十字優質碳鋼鏈條輸送，線體總長21.34米。

動力采用減速馬達，步進式輸送。配重錘式張緊座、自轉機構

除靜電柜

規格尺寸：L1000*W600*H1700mm

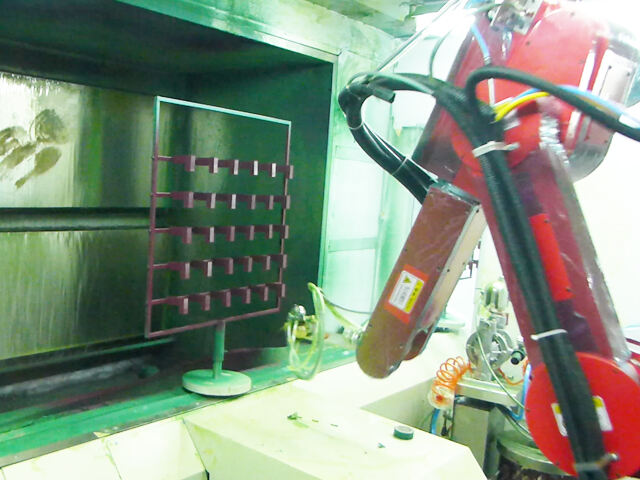

RDPT0105噴涂機器人特點

體積小，工作范圍大，速度快，精度高，特別合適中小零件的噴涂，可與轉臺、

滑臺輸送鏈系統等輔助設備集成作業

柔性大，可實現內表面和外表面的噴涂提高噴涂質量和材質利用率，仿形噴涂軌跡

精確，提高涂膜的均勻性能等外觀噴涂質量，降低過噴涂量

工件檢測系統

噴涂及供油部分：涂料粘度＜25S，涂料適用于油管輸送。

噴涂部分

噴槍自動調節霧化，噴幅大小及油量大小。

此型號噴槍和泵浦適合試機及一般用途，若后續因工藝、產品、油漆等改變而需要

更換噴槍和泵浦時，客戶應另外購買。

供油部分

泵浦、專用耐磨腐蝕油管、供漆壓力調節穩壓器、攪拌架

水簾水洗式噴漆柜

外形尺寸：L1600*W2100*H2000mm

機器人控制間及泵浦間

烤爐

規格尺寸：L5000*W950*H1800mm

用途：油漆烘干

送風風管、排風風管

型號				RDPT01		RDPT02	RDPT03
				RDPT0105普通型	RDPT0110加強型
自由度				6軸	6軸	6軸	6軸
工作范圍				1300mm	1300mm	2000mm	2700mm
手腕類型				連接手腕	連接手腕	中空手腕	中空手腕
最大負載能力				手腕5kg	手腕10kg	手腕10kg	手腕10kg
最大直線補償速度				2.0m/s	2.0m/s	2.0m/s	2.0m/s
重復定位精度				±0.2mm	±0.2mm	±0.5mm	±0.5mm
運轉性能	最大行程	JT1	旋轉	±170°	±170°	±145°	±145°
		JT2	下部手臂	＋135°至—90°	＋135°至—90°	＋105°至—55°	＋1115°至—65°
		JT3	上部手臂	＋168°至－80°	＋168°至－80°	＋90°至－80°	＋90°至－80°
		JT4	旋轉1	±360°	±360°	±720°	±720°
		JT5	手腕俯仰	±120°	±120°	±720°	±720°
		JT6	旋轉2	±720°	±720°	±410°	±410°
重量				210KG	220kg	460kg	590kg
本體顏色				中國紅RAL2008	中國紅RAL2008	中國紅RAL2008	中國紅RAL2008

•
